LSM-Tree
The Log-Structured Merge-tree (LSM-tree) is a disk-based data structure designed to provide low-cost indexing for a file experiencing a high rate of record inserts (and deletes) over an extended period.
LSM tree 基于“磁盘批量顺序写性能高于随机写”这一理论基础，提供高性能写入能力，代价是牺牲一部分读性能和空间效率。为了弥补读取性能，需要进一步设计，这也是其名字——Log-Structured Merge Tree 的由来。
写入过程

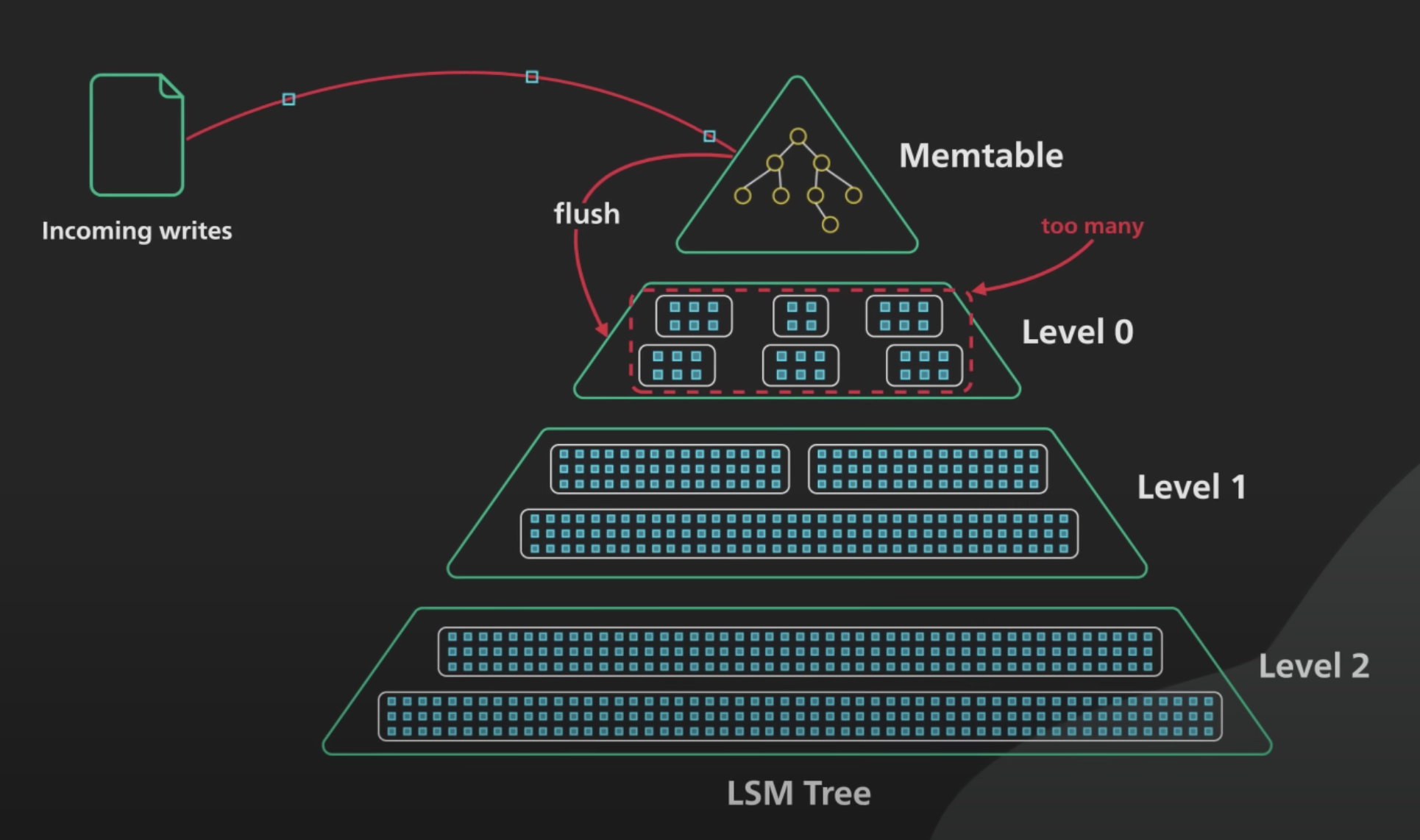

LSM Tree 由存在于内存与磁盘上的部分组成，Memtable 和 SSTable，内存中又可以进一步划分成两个，如上图所示，顶部区域实际包含 Mutable memtable 和 Immutable memtable。
Mutable memtable：
所有操作直接写入 Mutable memtable，数据会按照 key 有序存储。一般基于 Balanced binary tree 实现。
Immutable memtable：
当 Mutable memtable 达到特定大小时，就会转换成 Immutable memtable，然后 flush 到磁盘上。Immutable memtable 只是数据写入磁盘（SSTable）前的临时状态，新数据会写入一个新的 Mutable memtable，避免了新数据写入被转储过程影响。
SSTable(Sorted String Table)：
有序键值对集合。
+-----------+-----------+-----------+-----------+
| key:value | key:value | key:value | key:value |
+-----------+-----------+-----------+-----------+根据现实场景，文件内部结构可能不一样，key/value 分开存储，建立索引等。
对于 Delete 操作，LSM Tree 通过特殊的 tombstone 标记完成，这一点是比较反直觉的，因为删除操作并没有释放空间。
可以预想，SSTable 数量会不断增长，由此带来两个问题：
- 查询操作需要按时间由近至远查询每个 SSTable 直到找到对应 key。
- 空间冗余，同一 key 可能存在于多个 SSTable 中，但除了最新的那条，其余都是冗余数据。
为了缓解这两个问题，就需要适当对 SSTable 做 Compaction。
Compaction
Compaction 的一般规则是将上一层 SSTable 合并进入下一层 SSTable，也就是说磁盘上会有多层 SSTable，越下层 SSTable 存储数据也越旧。
不同 Compaction 策略在以下三个指标间进行权衡与取舍：
- Read amplification。比如需要从上往下在每层 SSTable 中搜索某个 key。
- Write amplification。比如写入时触发 Compaction 带来额外磁盘 IO。
- Space amplification。比如某个key存在多条冗余记录，compaction 完成前新的 SSTable 和原始 SSTable 同时存在，最坏情况下 compaction 期间数据膨胀为原来的两倍。
size-tiered Compaction
size-tiered Compaction 策略比较简单，即限制一层中 SSTable 的数量，当数量达到阈值时，将该层 SSTable 合并成为一个更大的 SSTable 存入下一层。
在这种策略下，某个 key 还是有可能出现在多个 SSTable 中，也即空间放大。
leveled Compaction
leveled compaction 是 sized-tiered compaction 的改进，大致思路是：对于 L1（第一层 SSTable 为 L0）SSTable 及以上 level，将 size-tiered compaction 中的大 SSTable 拆分成较小且 key range 互不相交的小 SSTable，这种情况下一个 key 不会有多个记录。当发生 LN compaction 时，从中挑选若干 SSTable（其 key range 不与其余 SSTable 相交），与 LN+1 层 key range 相交的若干 SSTable（必定连续）合并并拆分成新的小 SSTable，如果下层没有匹配 key range 的 SSTable，则 LN 层的 SSTable 直接进入 LN+1 层。
